Design objektivů

Zeissovy normální a teleobjektivové konstrukce

Normální nebo standardní objektiv znamená, že jeho ohnisková vzdálenost je přibližně rovna úhlopříčce snímací oblasti. Pro 35mm film a Full Frame fotoaparáty to znamená 24x36 mm s úhlopříčkou 43,3 mm. To znamená, že objektivy s ohniskovou vzdáleností blízkou 43,3 mm lze považovat za normální objektivy. Obvykle považujeme objektivy mezi 35 mm – 60 mm za normální objektivy.

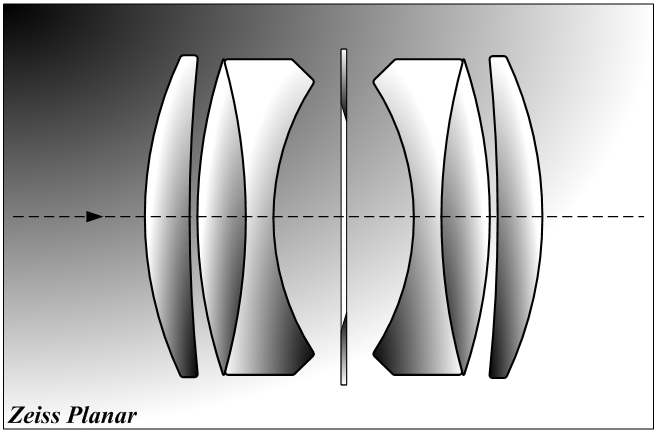

Planar (1896)

Tento legendární design Zeiss, označovaný jako Planar (také známý jako Biotar nebo Biometar ve východoněmecké společnosti Carl Zeiss Jena), je odvozen od a naznačuje „rovinné/ploché“ zakřivení pole. Většina nejrychlejších objektivů na světě dnes vychází z konstrukce Planar, včetně:

• Leica 50mm f/0,95 Noctilux za 11 000 $
• Ultramoderní Zeiss Otus 85mm f/1,4
• Nejrychlejší objektiv na světě, Zeiss 50mm f/0,7, který Stanley Kubrick použil ve filmu Barry Lyndon pro scény osvětlené svíčkami a který NASA použila k fotografování odvrácené strany Měsíce v rámci programu Apollo.

Ve skutečnosti je každý 50mm pevný objektiv, který kdy vyrobil jakýkoli výrobce, v podstatě modifikovaný Planar.

Výhody

1. Symetrická skupina prvků umožňuje velké clonové otvory (f/2 nebo větší).
2. Velmi ploché zakřivení pole, které vede k ostrosti v celé rovině obrazu.
3. Dobře kontrolované chromatické aberace.

Nevýhody

1. Dražší na výrobu a těžší než konstrukce Tessar.
2. Mnoho rozhraní vzduch-sklo vyžaduje účinné antireflexní vrstvy ke snížení odlesků, duchů a ke zlepšení kontrastu.
3. Náchylnost k astigmatismům.

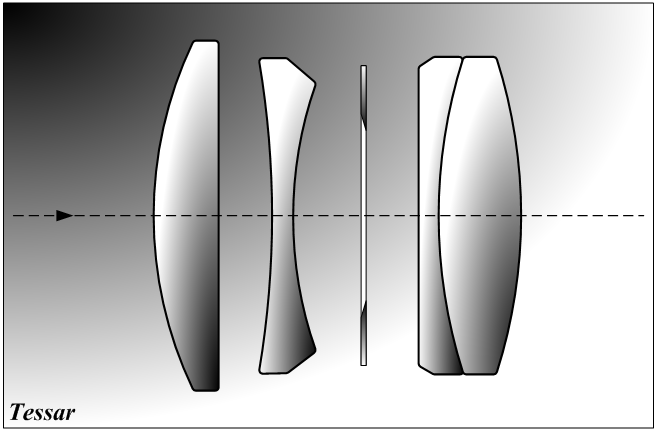

Tessar (1902)

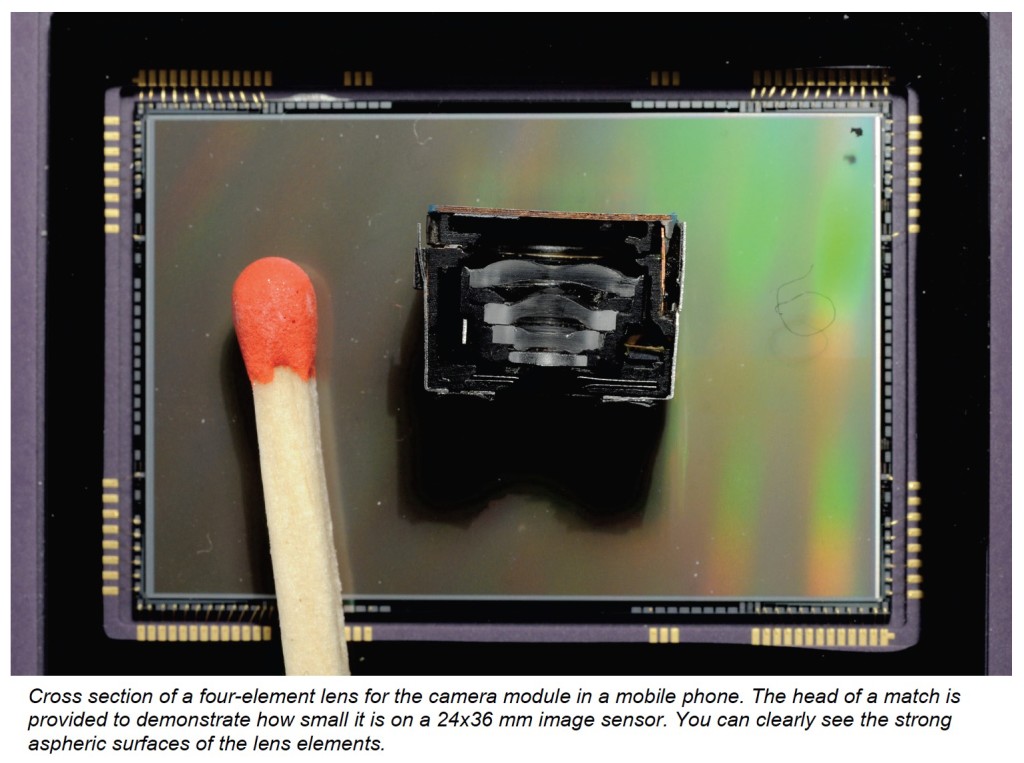

Název Tessar pochází z řeckého slova „tessares“, což znamená „čtyři“, a označuje počet prvků v konstrukci. Odvozený od starších návrhů Protar a Unar, Tessar se stal extrémně populárním díky své jednoduchosti a kompaktnosti a dnes jej lze běžně nalézt i v kamerových telefonech.

Ve skutečnosti jsou všechny následující objektivy modifikovanými verzemi Tessaru: Leitz Elmars, Zeiss Sonnars, Kodak Ektars, Schneider Xenars, Voigtländer Heliostigmats a Skopars, stejně jako Nikon 50mm f/1,8D. Mnoho objektivů označených jako Vario-Tessar u kompaktních fotoaparátů Sony však s Tessarem nemá nic společného.

Výhody

1. Menší a levnější na výrobu.
2. Méně rozhraní vzduch-sklo znamená lepší kontrast a menší potřebu pokročilých antireflexních vrstev.
3. Anastigmatický design přirozeně koriguje zkreslení, komu a laterální chromatické aberace.

Nevýhody

1. Náchylnost ke sférickým aberacím, zakřivení pole a astigmatismům i při středních clonových číslech.
2. Oprava těchto aberací vyžaduje další prvky, což zvyšuje složitost a cenu.
3. Nepraktický pro objektivy s většími clonovými otvory.

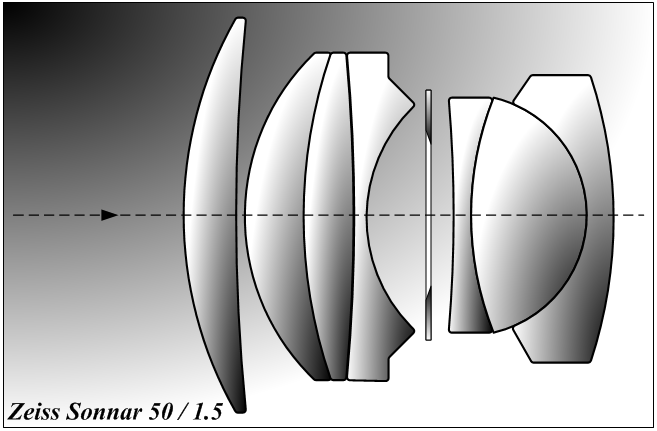

Sonnar (1932)

Název Sonnar pochází z německého slova „sonne“, což znamená „slunce“. Jde o úpravu designu Tessar, která spojuje nejlepší vlastnosti Planaru a Tessaru. Objektivy Sonnar však nejsou kompatibilní s DSLR, protože jejich zadní člen zasahuje do prostoru zrcadlovky. Proto se Sonnar objektivy používají pouze u dálkoměrných, bezzrcadlových a některých středoformátových fotoaparátů.

Výhody

1. Umožňuje větší clony než Tessar a současně redukuje chromatické aberace.
2. Ve srovnání s Planarem má méně rozhraní vzduch-sklo, což zlepšuje kontrast a snižuje odlesky.

Nevýhody

1. Nekompatibilní s DSLR fotoaparáty.
2. V porovnání s Planarem vykazuje více aberací a vyžaduje dodatečné korekční prvky.

Design objektivů

Zeissovy normální a teleobjektivové konstrukce

Normální nebo standardní objektiv znamená, že jeho ohnisková vzdálenost je přibližně rovna úlhopříčce snímací oblasti. Pro 35mm film a Full Frame fotoaparáty to znamená 24x36 mm s úlhopříčkou 43,3 mm. To znamená, že objektivy s ohniskovou vzdáleností blízkou 43,3 mm lze považovat za normální objektivy. Obvykle považujeme objektivy mezi 35 mm – 60 mm za normální objektivy.

Planar (1896)

Tento legendární design Zeiss, označovaný jako Planar (také známý jako Biotar nebo Biometar ve východoněmecké společnosti Carl Zeiss Jena), je odvozen od a naznačuje „rovinné/plošké“ zakřivení pole. Většina nejrychlejších objektivů na světě dnes vychází z konstrukce Planar, včetně:

• Leica 50mm f/0,95 Noctilux za 11 000 $
• Ultramoderní Zeiss Otus 85mm f/1,4
• Nejrychlejší objektiv na světě, Zeiss 50mm f/0,7, který Stanley Kubrick použil ve filmu Barry Lyndon pro scény osvětlené svíčkami a který NASA použila k fotografování odvrácené strany Měsíce v rámci programu Apollo.

Ve skutečnosti je každý 50mm pevný objektiv, který kdy vyrobil jakýkoli výrobce, v podstatě modifikovaný Planar.

Výhody

1. Symetrická skupina prvků umožňuje velké clonové otvory (f/2 nebo větší).
2. Velmi ploché zakřivení pole, které vede k ostrosti v celé rovině obrazu.
3. Dobře kontrolované chromatické aberace.

Nevýhody

1. Dražší na výrobu a těžší než konstrukce Tessar.
2. Mnoho rozhraní vzduch-sklo vyžaduje účinné antireflexní vrstvy ke snížení odlesků, duchů a ke zlepšení kontrastu.
3. Náchylnost k astigmatismům.

Zeiss Wide Angle Designs

Zeiss wide angle lenses all share the common "-gon" ending, which is derived from the Greek word "gonia" meaning "angle." Wide-angle lenses also share at least two design challenges. First is the obliqueness of angle the light rays hit the focal plane. Second is the necessity of a retrofocus design.

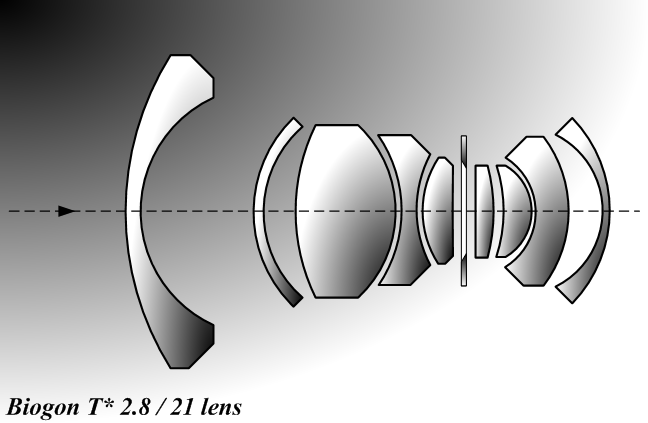

Biogon (1936)

Back in the 1930s, the "Bio-" in Biogon didn’t refer to biology as it would commonly today. It made reference to Biotar (another name for Planar as mentioned above), which was associated with dynamism and photographic quality.

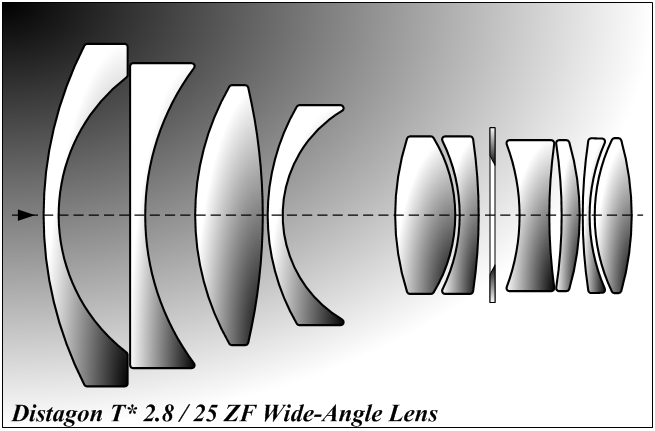

Distagon (1953)

The "Dista" in Distagon is derived from the word "distance." Combined with the previously mentioned "-gon" meaning angle, a Distagon is a wide-angle lens with a large distance to the image.

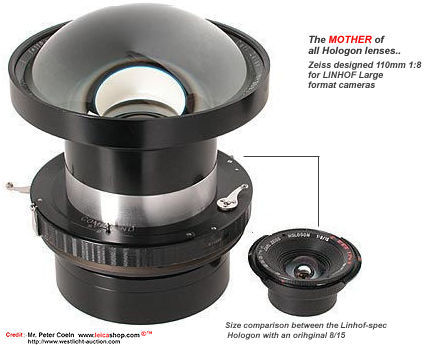

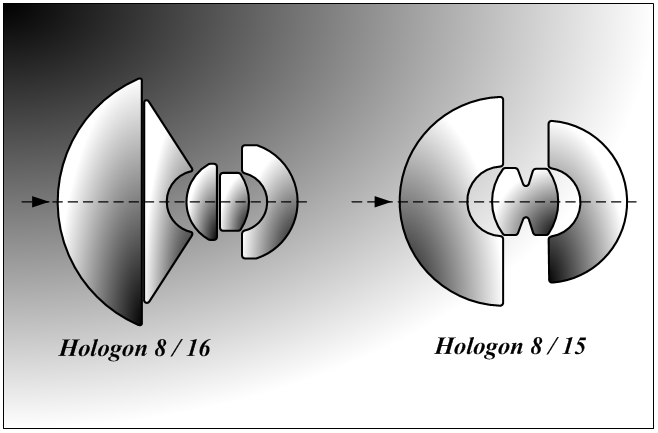

Hologon (1966)

The "Holo-" in Hologon refers to the Greek word "holos" which means "everything" or "complete." Built with only 2 or 3 elements of highly curved and extremely difficult to make glass, Hologon designs are incompatible with today’s flat digital sensors because of an extreme image degradation in the corners.
